Доработанная версия моей сверхбюджетной приточки имеет одно, но очень важное преимущество по сравнению с предыдущей — она работает почти бесшумно.
Напомню, что использование приточной вентиляции позволяет жить с закрытыми окнами, дыша при этом свежим очищенным воздухом.
Вентиляционная установка размещается вне помещения (за окном, на балконе). При размещении за окном необходимо предусмотреть навес для защиты от осадков.
Основа системы — центробежный напорный вентилятор («улитка»). Я использовал вентилятор отопителя на 24 вольта от автомобиля МАЗ, эта модель называется 04-8710 КЭП 42.3780 (сейчас он стоит на Озоне 1900 рублей, есть и вентиляторы других производителей такого же формата). «Рабочий» режим, при котором он даёт достаточно воздуха и не очень сильно шумит, достигается при напряжении питания от 4 до 9 вольт (подобные вентиляторы на 12 вольт использовать неудобно, так как в режиме домашней приточки на них нужно подавать 1.5-4 вольта).
Это не самые лучшие вентиляторы (у них довольно шумный щёточный двигатель с не очень большим ресурсом, которого хватит максимум на три года), но они доступны как по цене, так и по возможности купить их на маркетплейсах. Благодаря тому, что они питаются постоянным напряжением, их скорость удобно менять с помощью дешёвых регулируемых источников питания. Большинство вентиляторов-улиток, имеющихся в продаже не только гораздо дороже, но работают от сетевого напряжения и их скорость можно полноценно менять только с помощью регулируемого автотрансформатора (ЛАТР) или последовательно включённых конденсаторов.
На входе установки установлен салонный фильтр для ВАЗ 2110-2112, размером 175×240 мм (конечно, это не HEPA, но с фильтрацией крупной пыли и пуха этот дешёвый фильтр отлично справляется).
Корпус установки сделан из 20-миллиметрового экструзионного пенополистирола XPS («Пеноплекс»). Этот материал режется обычным хозяйственным ножом и собирается на саморезах для гипсокартона 30-35 мм. Внутренний размер корпуса точно соответствует размеру фильтра, поэтому он просто вставляется.
Чтобы не было щелей, края фильтра проклеены малярной лентой.

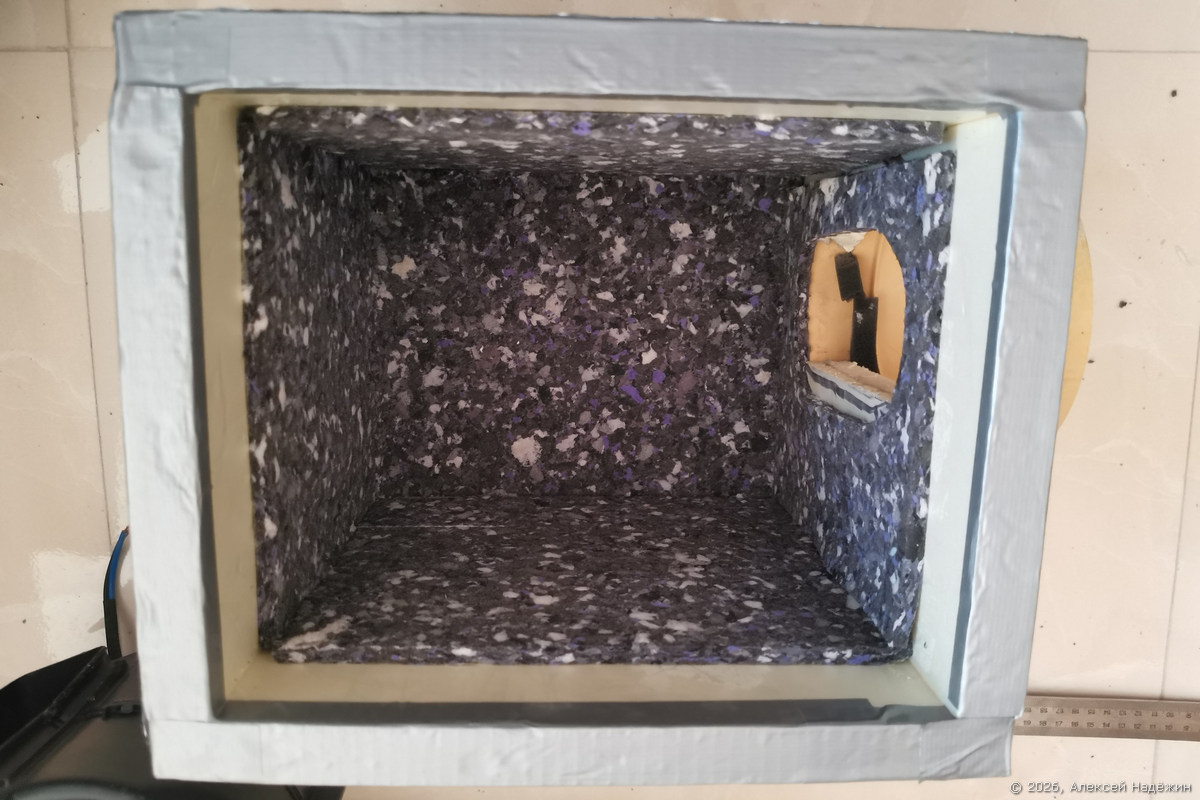

Благодаря советам Дмитрия Свистунова (он придумал, делает и продаёт на Авито шумоглушащие корпуса для популярных бризеров), в новой версии моей приточки появилось шумоглушение. Изнутри корпус обклеен автомобильным звукопоглощающим материалом BlackTon 8 на основе вторичного пенополиуретана.

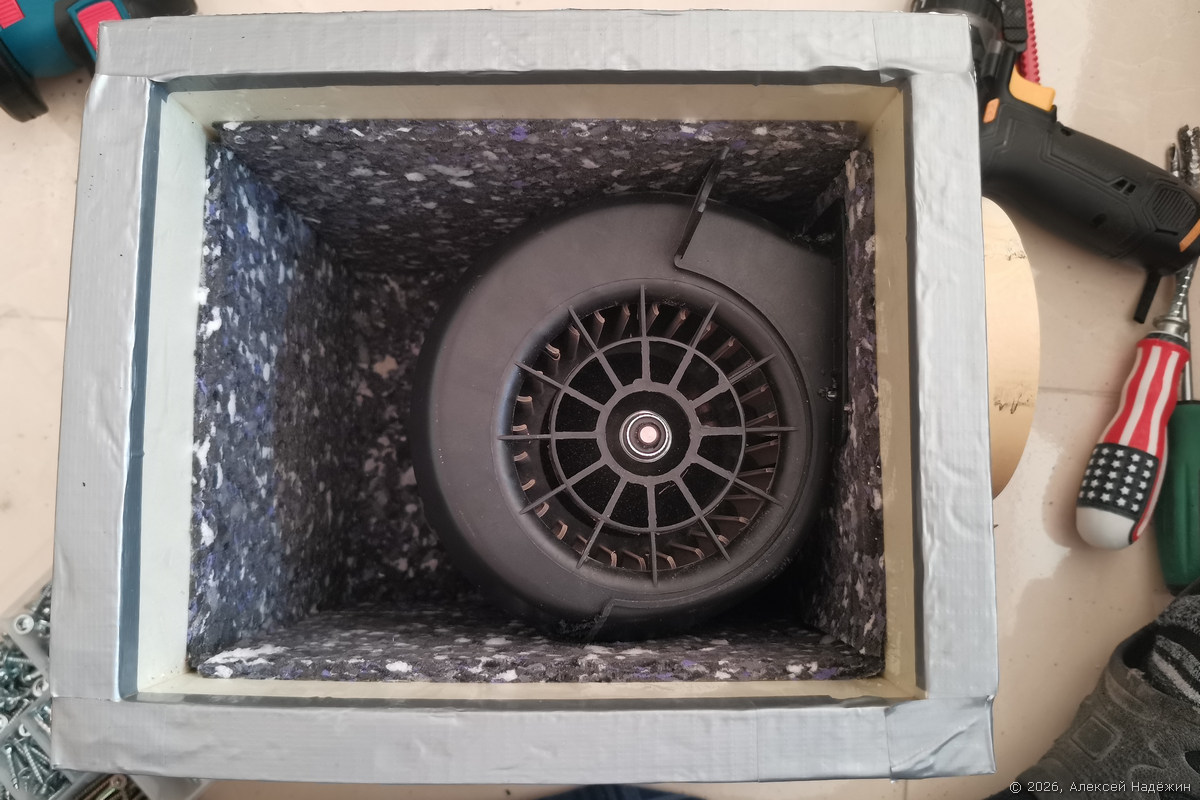

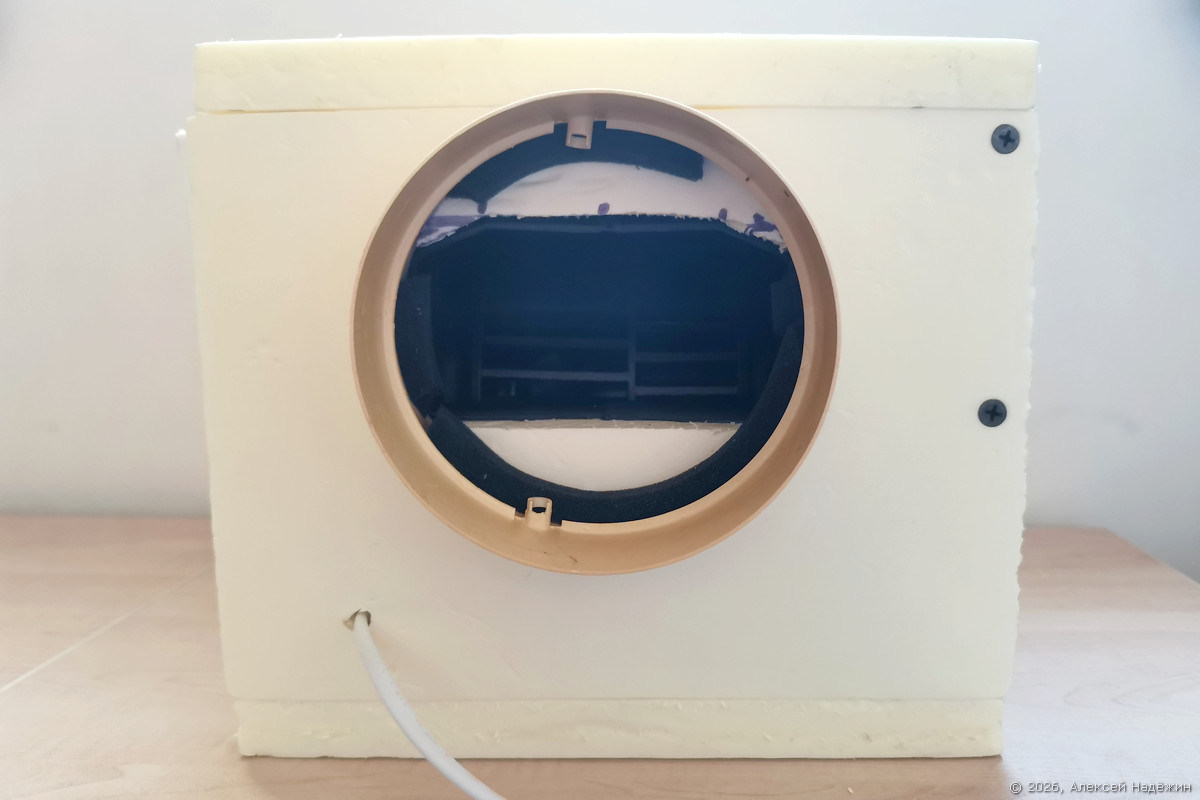

Вентилятор размещён таким образом, чтобы его выходной раструб вставлялся в соединитель вентиляционной трубы 125 мм (выход вентилятора прямоугольный, лишние части соединителя закрыты кусочками XPS, оставшимися при вырезании отверстия под этот соединитель).
Входная боковая решётка вентилятора располагается напротив фильтра, чтобы путь воздуха был наиболее прямым.
Дмитирий советовал обклеить корпус снаружи автомобильной битумной виброизоляцией 4 мм в один или два слоя. Я вместо этого использовал тяжёлый толстый двухслойный резиновый придверный коврик. )

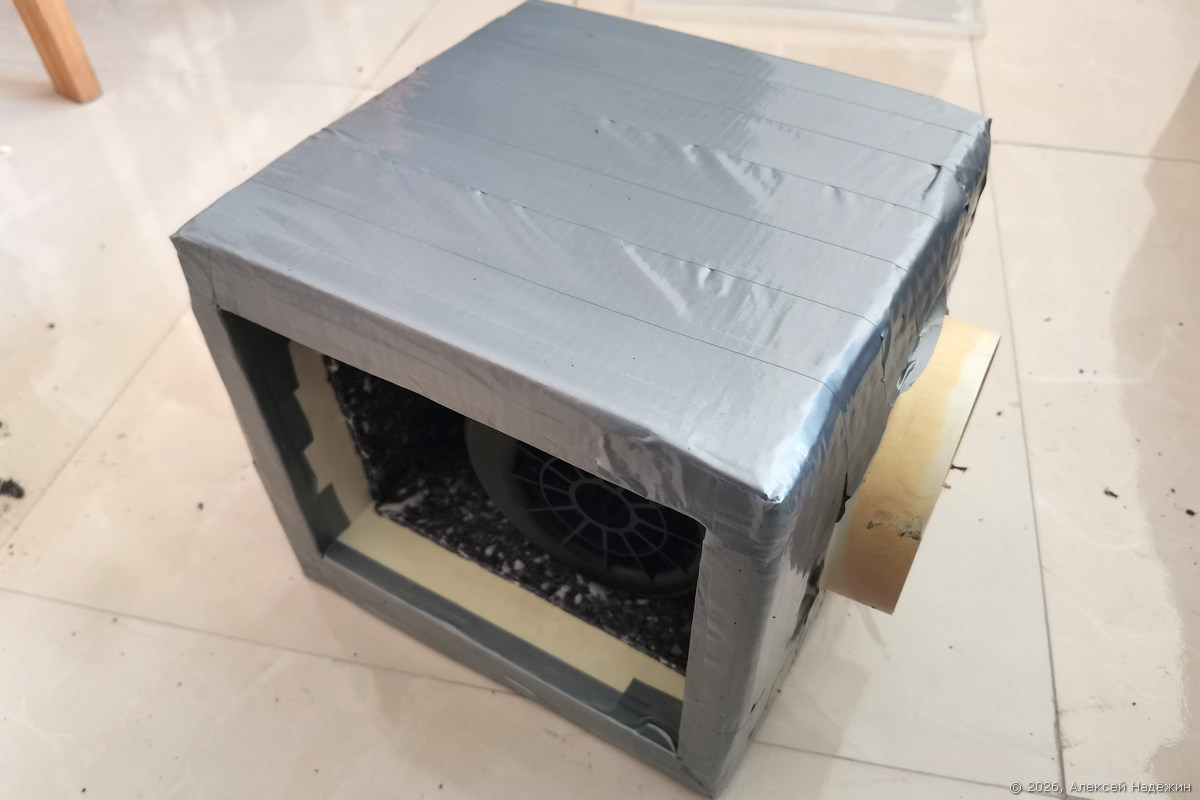

Сверху корпус обклеен армированной липкой лентой (для прочности и влагоизоляции).

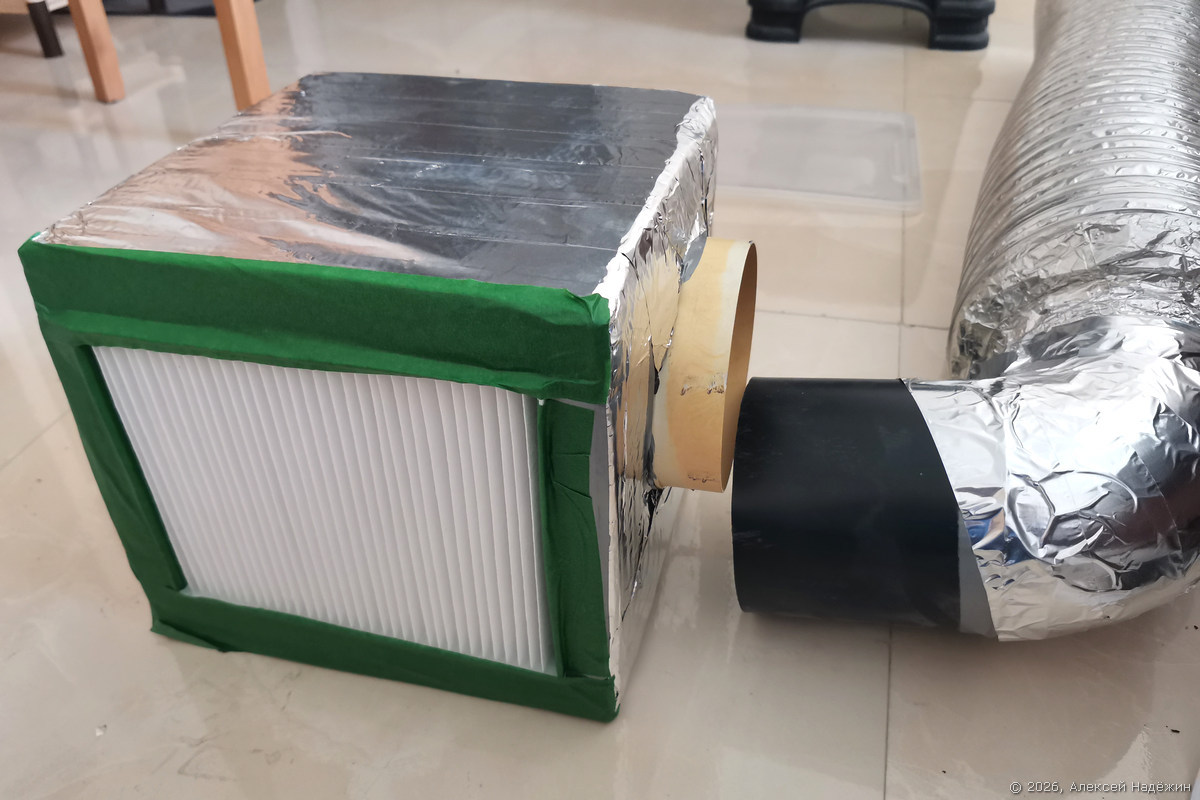

А сверху ещё одним слоем фольгированной липкой ленты, чтобы вентиляционная установка меньше нагревалась на солнце.
Я использовал шумоглушаший гибкий воздуховод Sonodec, но похоже толку от него почти никакого — шум он почти не заглушает. Трубу, подающую воздух в помещение, я обклеил изнутри тем же звукопоглощающим материалом.

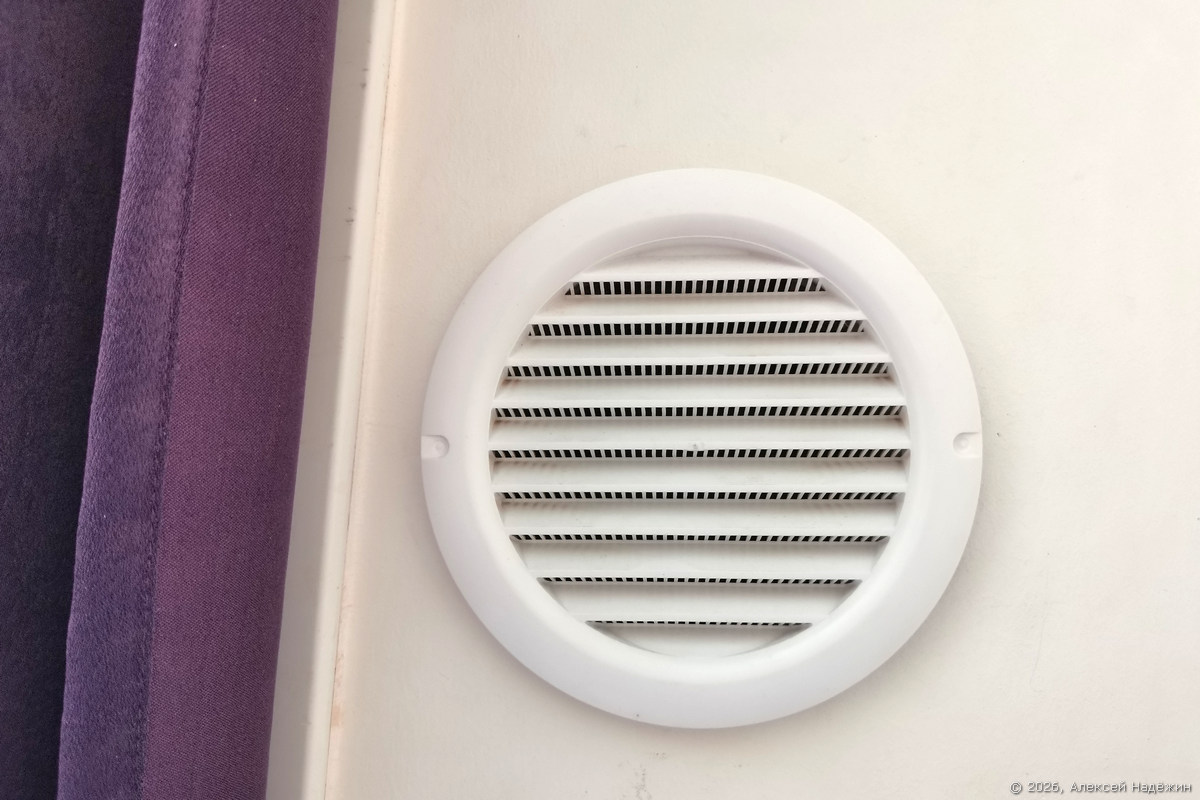

Воздух подаётся в помещение через отверстие в стене, диаметром 125 мм. Со стороны помещения видна только белая решётка.
Скорость вентилятора регулируется с помощью дешевого (покупал за 550 руб) регулируемого блока питания. Я взял блок питания 3-24 В 2 А, но вентилятор потребляет менее 1 А и вполне достаточно было бы блока питания 3-12 В 1 А. Рядом на фото измеритель уровня углекислого газа CO2, по показаниям которого можно настроить минимально достаточную скорость вентилятора.
Благодаря шумоглушению, новая приточка работает очень тихо — её звук практически не заметен, она не мешает спать и шум в помещении при закрытом окне и работающей приточной установке гораздо тише, чем при открытом окне, выходящем во двор.
P.S. Я уже много раз писал о самодельных приточных установках:
Самодельная домашняя приточная вентиляция V4.0
Антикризисная самодельная домашняя приточная вентиляция
Самодельная домашняя приточная вентиляция
Эксперименты с центробежным канальным вентилятором
Как замедлить бытовой вентилятор с помощью конденсатора
